FLIR 360° Camera "LADYBUG"
FLIR製360°カメラ“LADYBUG”
Teledyne FLIR製品の360°カメラ“LADYBUG”の紹介ページです。
Ladybug6
主な特徴
- 高解像度12,880 × 6144 px で72 MP, 15 fps
- IP67完全準拠の産業用エンクロージャー
- 10 mで±2 mmの高い空間精度
- 8ビットおよび12ビットのピクセルデータをオンボード処理
- 8 K 15 fps動画形式でエクスポートAV1コーデック対応の高画質・高圧縮動画エクスポート
- USBコネクタを産業用M12コネクタにアップグレード
- 最新のGNSS統合をサポート
高精度360°球面撮影
Ladybug6は、全天候型の移動プラットフォームから360度の球面画像を撮像するように設計された、業界をリードする高解像度カメラです。産業グレード の設計と事前定義済みの工場較正により、10メートルで+/-2 mmの卓越した空間精度を実現しながら、ピクセル値を持つ72メガピクセル(MP)画像が生成されます。
| インターフェース | USB 3.1 Gen 1インターフェース、カメラ制御およびデータ用スクリューロック付き |
|---|---|
| GPIO | 外部トリガー入力、ストロボ出力、カメラ電源用12ピンGPIOコネクタ |
| 光学部品 | 高画質f2.5、焦点距離4.4 mmのレンズ6個 |
| 球面距離 | 2 mから無限距離まで校正 |
| 焦点距離 | 約200 cm。被写体は約60 cmから無限距離まで許容可能な鮮明度を保てます |
| ADC | 12ビット |
| 画像データ形式 | Raw 8、Raw 12の非圧縮およびJPEG |
| 画像データ出力 | 8ビット、12ビット、または16ビット、RawまたはJPEG圧縮 |
| 利得範囲 | 8ビット形式用自動/手動/ワンプッシュモード、12ビット形式用手動モード、0~18 dB |
| ガンマ | 0.50~4.00 |
| トリガーモード | スタンダード、バルブ、スキップフレーム、オーバーラップ、マルチショット |
| 広いダイナミックレンジ | サイクル4ゲインおよび露光プリセット |
| 露光範囲 | グローバルシャッター、自動/手動/ワンプッシュ/拡張シャッターモード0.02 ミリ秒~2秒（拡張シャッター） |
| 画像処理 | シャッター、ゲイン、ホワイトバランス、ガンマ、JPEG圧縮はソフトウェアでプログラム可能 |
| ケースタイプ | シングルユニット、防水 |
| ケース材料 | 切削アルミニウムハウジング、赤または黒に陽極酸化処理 |
| 環境センサー | 温度計、気圧計、湿度計、加速度計、コンパス |
| サイズ（幅×高さ×奥行き） | 直径197 mm、高さ160 mm（レンズフード装着時） |
| 重量 | 5.2 kg |
| 電源 | GPIO経由で12~24 V、13 W（外部電源が必要） |
| 温度 | -30~60˚C (保管時)、-20~50˚C (動作時) |
| 保証 | 2年 |
併用例：モバイル地図システムにおけるLadybug6
開発用アクセサリキットおよび追加アクセサリ（DEVKIT-01-0008）
| ACC-02-0001 | Ladybug6デスクトップおよび三脚マウント |  |
| ACC-01-2308 | USB3ケーブル、1 m、タイプAオス-M12オス |  |
| ACC-01-2309 | USB3ケーブル、3 m、タイプAオス-M12オス | |
| ACC-01-2310 | USB3ケーブル、5 m、タイプAオス-M12オス | |
| ACC-01-6001 | 1ポートUSB3ケーブル延長ハブ、スクリューロック付き |  |
| ACC-01-3012 | DCバレルジャック付きGPIOケーブル |  |
| ACC-01-9001 | 24 V 2.5 A 電源 |  |

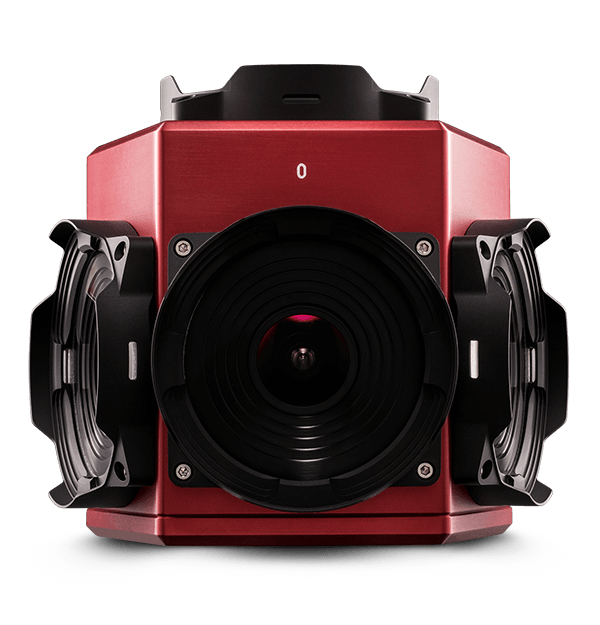

Ladybug5+
Ladybug5+は球状360°イメージングと精度で最上品質を実現します。8k30または4k60の印象的なコンテンツを取得可能です。Ladybug5+の特許取得済みのキャリブレーションと優れたグローバルシャッターセンサーにより、2 mm/10 mの精度を実現します。LadybugのSDKにより、全方位コンテンツを速やかにコンテンツを取得、記録、エクスポートできます。Ladybug5+はIP65定格を有し、ストリートマッピングなど、屋外での使用に最適です。
| Camera Resolution | 30MP |
|---|---|
| 防水 | IP65 |
| インターフェイス | USB3 |
| フレームレート(FPS) | 30 |
| サイズ(Size (H x D, mm) | 160 x 197 |
| 重さ(kg) | 3.0 |
| 電力(W) | 13 |
| 動作範囲 | -20℃ to 50℃ |
| Spatial Accuracy | +/- 2 mm @ 10 m |
Ladybug撮像事例
Presenting the 3D World in 2D
以下、FLIR社サイトにてサンプルファイルのダウンロードが可能となります。
https://www.flir.jp/support-center/iis/machine-vision/downloads/ladybug-spherical-cameras-sample-files-download/
その他、製品に関するご質問やお見積り依頼に関しましては当社フォームよりお問い合わせください。
