CIS type Line Camera
CIS型ラインカメラ
※CIS:コンタクトイメージセンサ
取り扱い商材

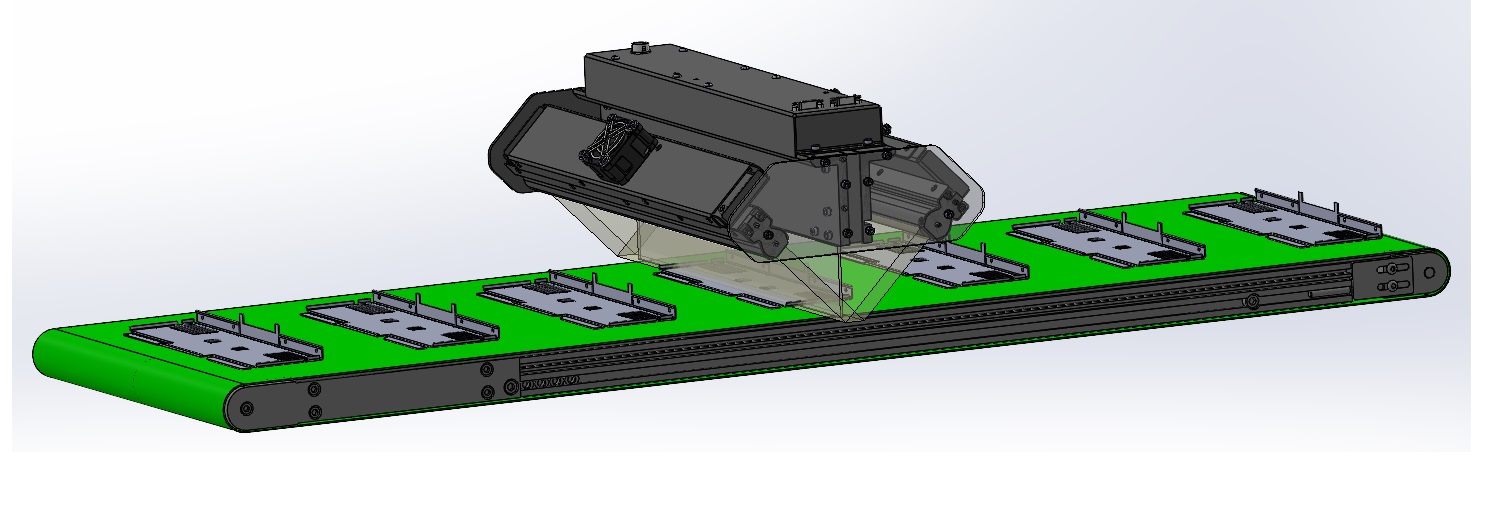

CIS型ラインカメラとは？
受光IC・結像レンズ・光源を一体化させた画像読み取り装置で、検知対象物(ワーク)に近い距離から読取る事で歪みのない画像を撮像する事が可能です。
ラインスキャンカメラと比較して、両端付近でも歪み無く撮像でき、中央部分と差分のない画像が取得可能です。またワーク幅に合わせたワーキングディスタンス(WD：カメラからワークまでの距離)の確保や照明、レンズといった周辺部品の選定および設置調整をする必要が無く容易に現場へ設置、精度の高い画像を取得する事が可能です。
被写界深度・ワーキングディスタンス(WD)
最大50mmという長いWDと深い被写界深度を活かし、高さを持つ物や凹凸のある物の検査など幅広い製品にご使用いただけます。
- 実装基板検査、ソルダーレジスト検査、FPC実装後
- ロール To ロール製品検査
（FPC実装前、偏光フィルム、拡散フィルムなど） - 食品、錠剤(ブリスターパック）検査
- 印刷物検査
撮影画像の例 NVB307の場合
| レンズ端面からの距離（ｍｍ） |
|---|
 |
※注) 撮影画像はサンプルであり、製品の性能を保証するものではありません。
CIS型ラインカメラ 製品仕様
製品仕様
| 項目 | NVA307 | NVA307-KN | NVB307 | NVB307-KN |
|---|---|---|---|---|
| 読取幅 | 307mm | |||
| 作動距離(WD) | 17mm | 50mm | ||
| 画像数/ライン | 7,344pixcel | |||
| カラー方式 | RGB 3ライン | |||
| 解像度 | 600dpi / 300dpi (切替可) | |||
| 画素ピッチ | 42.3μm | |||
| ラインレート (最大) | 26.5kHz(600dpiモード) 49.4kHz(300dpiモード) | |||
| ワーク搬送速度（最大） | 67m/min. | |||
| 出力インターフェース | CameraLink準拠 (Base/Medium/Full) | |||
| 照明 | 白色LED | なし | 白色LED(ファン付) | なし |
| 照明角度 | 45° | ー | 25°～45° (5段階) | ー |
| 消費電力 (最大) | 100W | 20W | 200W | 20W |
| 電源電圧 | DC 24V | |||
| 重量 (ケーブル除く) | 2.5kg | 1.5kg | 3.5kg | 2.0kg |
搭載機能
| 機能 | 搭載 | 機能 | 搭載 |
|---|---|---|---|
| 明補正 | ✔ | カラー/モノクロ切替 | ✔ |
| 暗補正 | ✔ | 解像度切替(600/300dpi) | ✔ |
| ゲイン調整 | ✔ | 照明制御 | ✔ |
| 設定値保存 | ✔ | 過昇温時オフ | ✔ |
