Molex Coeur
Coeur（大電流コネクタ）
Coeur（大電流コネクタ）
特徴と利点
Coeurソケットは、データセンターや家庭用電化製品からエネルギーや産業に至るまで、さまざまなアプリケーションで使用でき、さまざまなシステムやプラットフォームに簡単に統合できます。
- 低接触抵抗・高効率通電

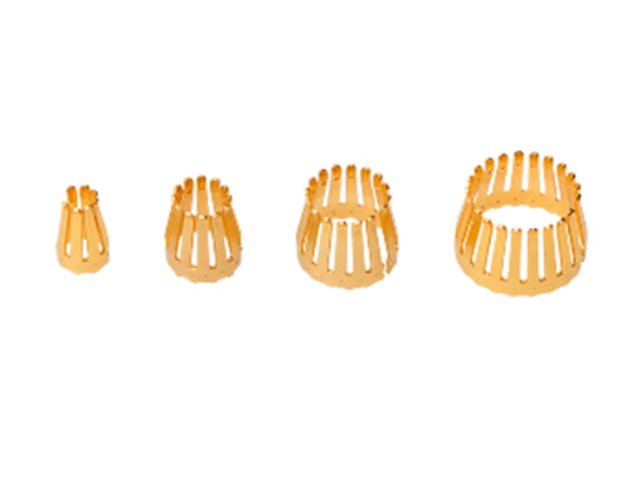

円錐形ソケットに斜め配置された複数の接触ビームにより、接触面の面積が拡大。
これにより接触抵抗と電圧降下が低減され、熱発生も抑制できます。 - コンパクト設計
ピン径が異なってもソケットの高さを一定に保つ設計で、高密度設置に適しています。
- フロート機構とセルフアライメント
±1 mmのフローティング許容やOmniGlideによる±1 mmのラジアルセルフアライメント機能により、ピンとソケットの位置ズレにも対応し、損傷を防ぎます。
- 高耐久・安全設計
EIA-364規格（嵌合耐久性・温湿度・振動など）に準拠。
TPA（Terminal Position Assurance）機能により、振動環境でも接続が外れにくく設計されています。
取扱製品

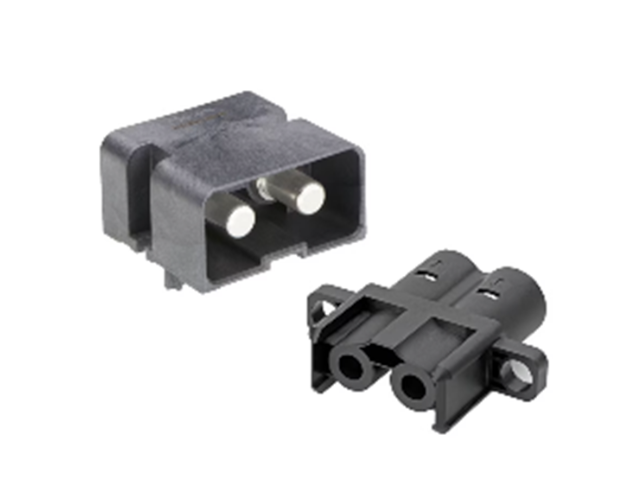

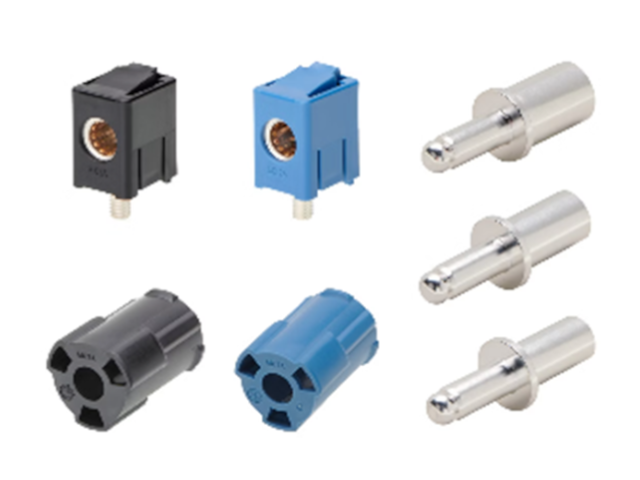

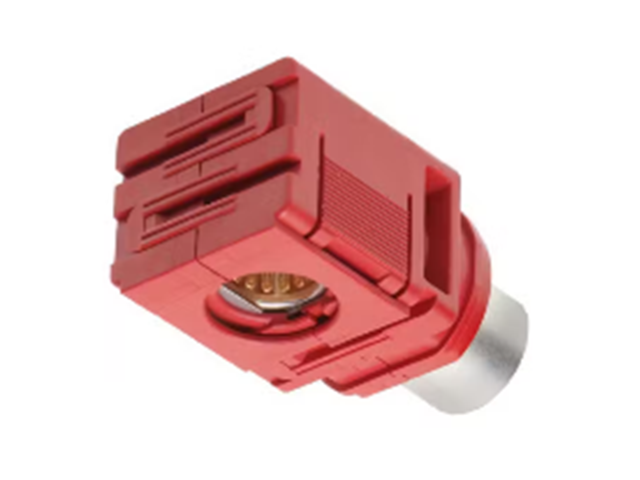

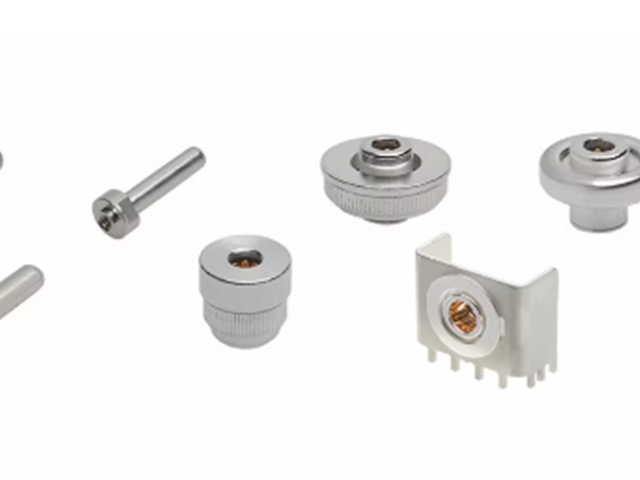

| Sentrality | PowerWize | PowerWize BMI | |
|---|---|---|---|
| 画像 |  |
 |
 |
| ロック形状/ 接続状態 |
ブラインドメイト 基板対基板 基板対バスバー バスバー対バスバー |
ポジティブロック 電線対基板 電線対バスバー |
ブラインドメイト パネル対基板 パネル対バスバー |
| ピンサイズ（mm） | 3.4，6.0，8.0，11.0 | 3.4，6.0，8.0 | 3.4，6.0，8.0 |
| 電流（amps） | 75.0，120.0，200.0，350.0 | 120.0，175.0 | 75.0，110.0，175.0 |
| 電圧（volts） | 1,500 | 6.0mm:1,000 8.0mm:1,500 |
3.4mm:400 6.0mm:600 8.0mm:1,000 |
| 特長 | +/- 1.0mm セルフアライメント 柔軟にカスタマイズ可能 タイトなスペースに対応 |
物理的キー配置とコーディング 現場設置が可能 |
ブラインドメイト +/- 2.0mm セルフアライメント リフロー対応可能なヘッダー |
| 製品情報詳細は こちら |
セントラリティピンとソケット | Molex | PowerWizeコネクター | Molex | PowerWize BMIコネクター | Molex |
| データシート | Sentrality 高電流ピン & ソケット相互接続システム | PowerWize 3.40mmインターコネクト | PowerWize BMI（ブラインド嵌合インタフェース）高電流パネル対基板/バスバー相互接続 |

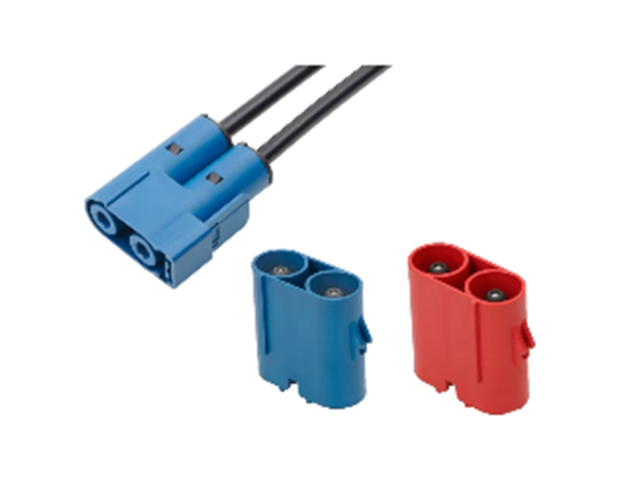

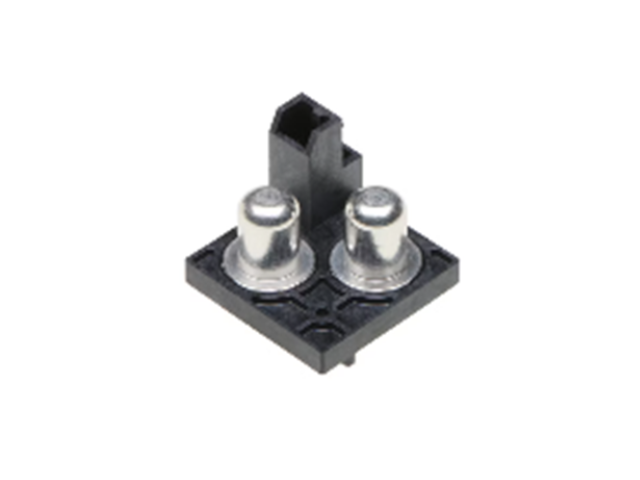

| SW1 | UltraWize | HyperQube | |
|---|---|---|---|
| 画像 |  |
 |
 |
| ロック形状/ 接続状態 |
ポジティブロック 電線対基板 電線対バスバー |
ポジティブロック 電線対基板 |
ポジティブロック 電線対基板 電線対バスバー |
| ピンサイズ（mm） | 6.0，8.0，11.0 | 8.0 | 6.0 |
| 電流（amps） | 120.0，185.0，300.0 | 225.0，TBD | 125.0 |
| 電圧（volts） | 1,500 | 125 | 1,000 |
| 特長 | 低背嵌合高さ （ケーブル曲げ半径なし） ケーブルアッセンブリー 360度回転 |
低背嵌合高さ （ケーブル曲げ半径なし） SMTリフロー可能 |
スモールサイズ 物理的キー配置とカラーコーディング |
| 製品情報詳細は こちら |
SW1インターコネクト | Molex | Ultrawizeコネクター | Molex | HyperQubeコネクター | Molex |
| データシート | 987652-4267.pdf | UltraWize 電線対基板用、高電流パワー用コネクター & ケーブルアセンブリー | HyperQube 6.00mm 大電圧、高電流相互接続システム |
